A Lugnano in Teverina, in provincia di Terni, abbiamo realizzato un rilievo fotogrammetrico con drone di un edificio simbolo del borgo: il Palazzo Ex Fabbrica. La struttura, legata alla storia produttiva locale dei primi anni del ’900, è oggi un punto di riferimento culturale e civico.
Il lavoro è stato eseguito a supporto di una tesi di laurea in Restauro. Le immagini dei prospetti e i prodotti derivati dal modello 3D saranno utilizzati per realizzare rendering di progetto, simulare come potrebbe presentarsi l’edificio dopo l’intervento e valutare con maggiore precisione criticità, lavorazioni e priorità.
Perché questo rilievo
In un percorso di restauro, disporre di basi metriche attendibili e di prospetti ad alta risoluzione significa poter passare dal “rilievo come fotografia del presente” al rilievo come strumento di progetto.
Acquisizione: facciate, copertura e contesto
Per garantire un risultato solido sia sul piano metrico sia su quello documentale, l’acquisizione è stata organizzata in più set, per un totale di 940 immagini:
- Riprese ravvicinate delle facciate, con distanza di circa 10–12 m, utili a ottenere prospetti con risoluzione molto elevata.
- Volo programmato per la generazione dell’ortomosaico della copertura e dell’area immediatamente circostante.
- Orbitali e panoramiche più ampie, pensate per inquadrare il palazzo nel suo contesto e completare la ricostruzione tridimensionale.
Visualizzazione dei punti presa. In blu la posizione di tutte le foto. In rosa è evidenziato lo specifico dataset. Gli assi (linee nere) perpendicolari ad ogni foto, indicano la direzione di scatto. A : foto scattate nell’intorno dell’edificio, B: foto nadirali rispetto al terreno e scattate con missione programmata; C: foto panoramiche d’insieme.
Georeferenziazione e controllo qualità
Il rilievo è stato eseguito con DJI Matrice 4 e camera da 20 MP. La georeferenziazione è stata supportata da RTK con base a terra nelle vicinanze dell’edificio e da misure dirette di controllo su più lati del fabbricato, così da combinare la precisione GNSS con una verifica metrica sul campo. L’accuratezza complessiva del prodotto finale è dell’ordine del centimetro.
L’elaborazione è stata svolta con Agisoft Metashape Professional, seguendo un workflow orientato a massimizzare la qualità della nuvola e dei prospetti, riducendo le distorsioni tipiche delle superfici verticali e delle zone con geometrie complesse.
Output consegnati
Il set di deliverable è stato pensato per essere immediatamente utile alla tesi di restauro e a eventuali fasi successive di progettazione:
- Nuvola di punti dell’involucro esterno e dell’intorno, con densità elevata (circa 160 milioni di punti) e consegna in formato .rcp, compatibile con ambienti CAD/BIM.

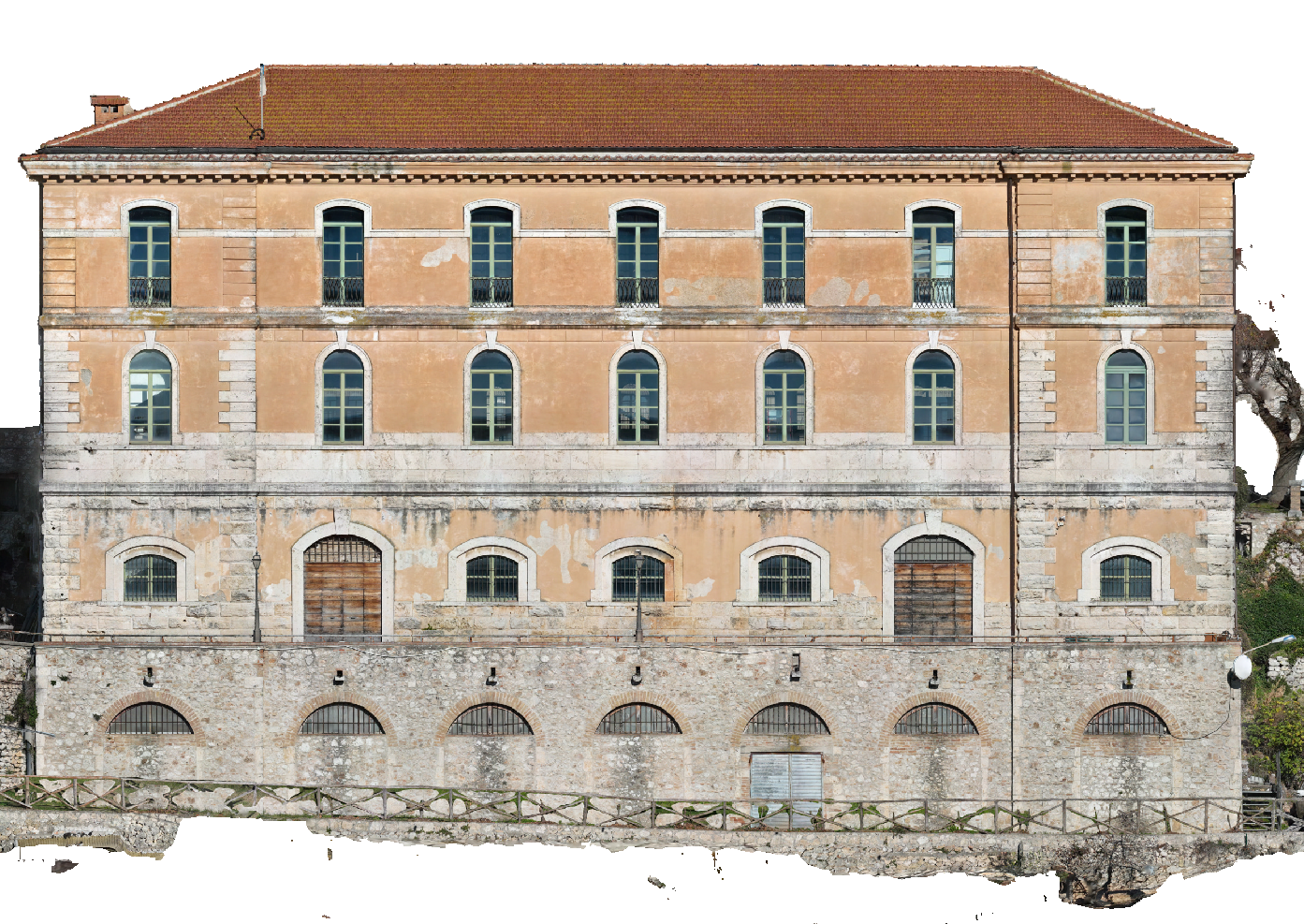

- Prospetti fotografici ad alta risoluzione.
- Prospetti derivati dalla nuvola di punti, utili in presenza di spigoli e discontinuità per limitare le distorsioni.
- Ortomosaico della copertura e dell’area circostante.
- Modello 3D fotorealistico ottimizzato, leggero e consultabile con viewer dedicato.
Un rilievo che diventa strumento di progetto
Nel restauro, il valore della fotogrammetria non è solo documentale. Il modello 3D e i prospetti ad alta definizione permettono di leggere con maggiore chiarezza degradi, discontinuità e stratificazioni, pianificare interventi e priorità in modo più consapevole e comunicare scenari di progetto attraverso rendering e simulazioni.
Questo rilievo del Palazzo Ex Fabbrica dimostra come un’acquisizione ben progettata possa trasformarsi in un asset tecnico concreto per la conservazione del patrimonio, unendo accuratezza metrica e qualità visiva in un unico dataset di lavoro.

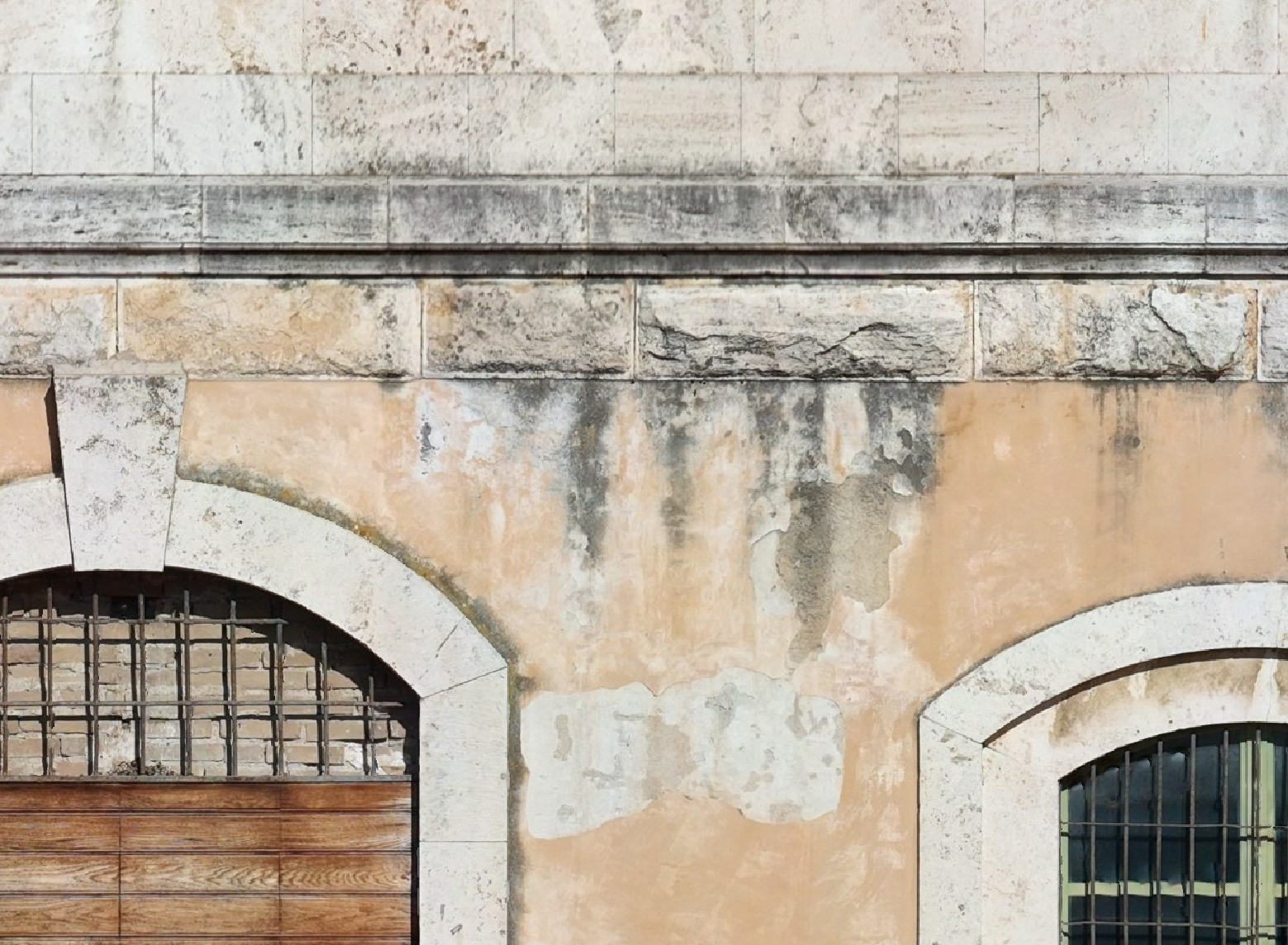

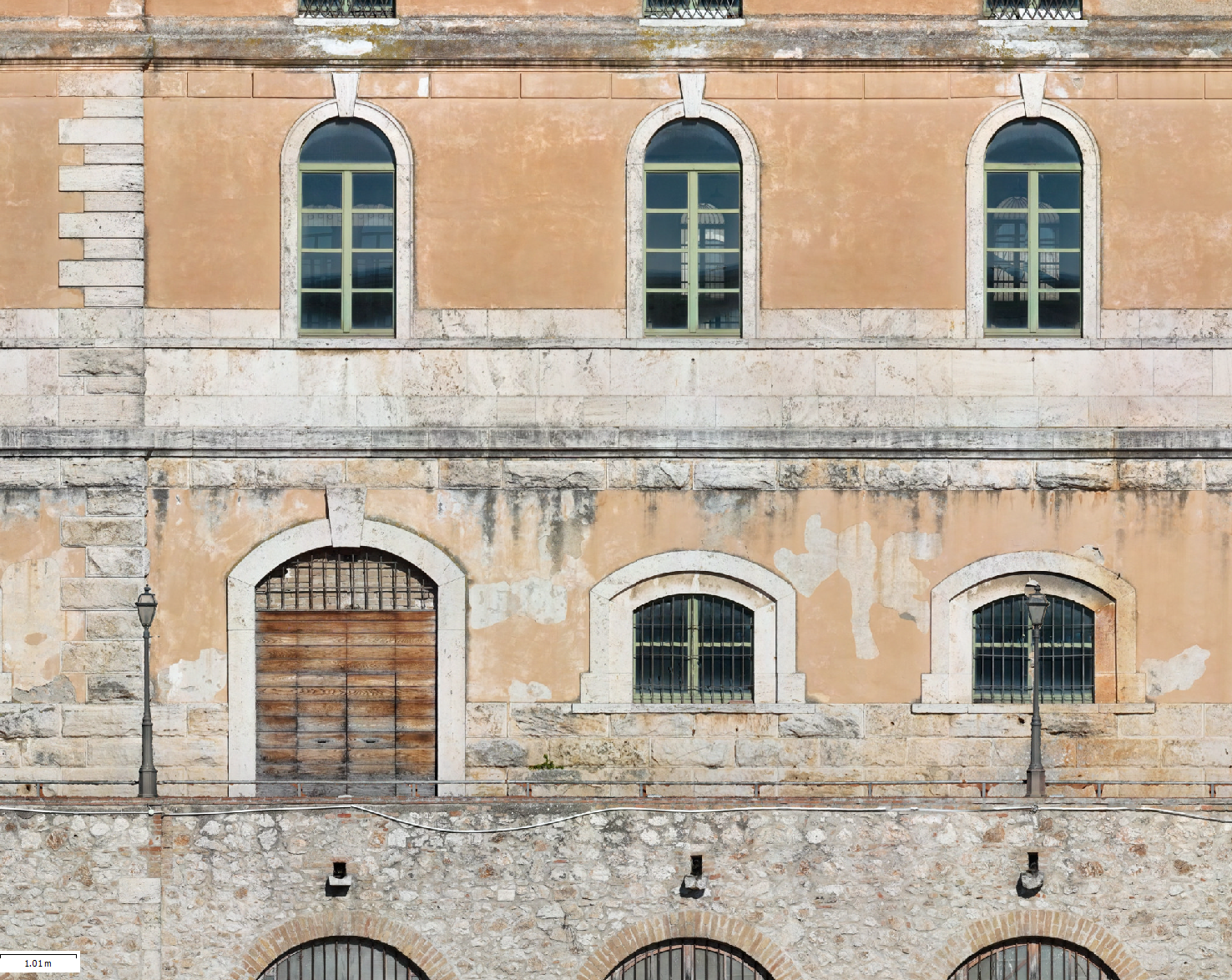

esempio di prospetto fotografico con grado di dettaglio fino a 5 mm/px
Guarda il video della ricostruzione in 3D
Aeromatic da sempre svolge i propri servizi con l’intento di apportare alto valore tecnologico ed innovativo ai progetti dei nostri clienti. In questo caso conferma l’utilità dei nostri sistemi e del nostro know how su progetti sempre più sfidanti….
Conclusione
In conclusione, questo rilievo conferma quanto un approccio integrato di fotogrammetria con drone e restituzione metrica possa fare la differenza nei progetti di restauro. Con tecniche tradizionali, la produzione di prospetti completi e omogenei avrebbe richiesto tempi molto più lunghi, spesso dell’ordine di mesi, e con una risoluzione difficilmente paragonabile a quella ottenuta attraverso un’acquisizione strutturata da drone ed una successiva elaborazione fotogrammetrica. Anche il fotoraddrizzamento classico, soprattutto su superfici estese e articolate, raramente consente lo stesso livello di uniformità, precisione e dettaglio. Inoltre, diverse porzioni di facciata risultano complesse o poco sicure da documentare con fotografie da terra: il drone consente di raggiungere punti elevati o critici in modo rapido e controllato, riducendo rischi e inefficienze operative. A completare il valore del lavoro, resta un dataset molto ampio di immagini full resolution, che costituisce una documentazione di lungo periodo preziosa per analisi del degrado, comparazioni future e comunicazione del progetto.
Questo è esattamente il tipo di risultato che Aeromatic mira a offrire quando lavora su edifici storici e beni pubblici: rilievi rapidi, accurati e riutilizzabili, con output pensati per restauro, progettazione e gestione del patrimonio (prospetti ad alta risoluzione, nuvole di punti compatibili CAD/BIM, ortomosaici e modelli 3D ottimizzati).
