Introduzione
Il rilievo con drone rappresenta oggi uno degli strumenti più evoluti e versatili per la raccolta di dati geospaziali. Rispetto ai metodi tradizionali a terra, consente di acquisire rapidamente una grande quantità di informazioni ad alta risoluzione, anche su aree estese, difficilmente accessibili o con morfologia complessa.
Grazie alla visione aerea e all’integrazione con sistemi GPS ad alta precisione, il drone permette di ottenere risultati estremamente dettagliati e georeferenziati in tempi ridotti, con un rapporto costo-beneficio molto vantaggioso.
Tuttavia, il valore reale del servizio si misura nella fase di restituzione grafica, dove i dati grezzi raccolti in volo vengono elaborati e trasformati in output tecnici concreti, utilizzabili in ambito edilizio, infrastrutturale e ambientale.
Uno dei principali prodotti del rilievo con drone è la nuvola di punti, un insieme estremamente denso di coordinate tridimensionali che descrivono la superficie rilevata. Tuttavia, questo tipo di dato, sebbene prezioso, è spesso troppo complesso da gestire per i nostri clienti finali, che non dispongono degli strumenti tecnici o software adeguati. Per questo motivo, è fondamentale trasformare la nuvola di punti in output facilmente leggibili e compatibili con i workflow professionali dei nostri interlocutori, come elaborati CAD, ortomosaici o modelli semplificati.
Cos’è la restituzione grafica in un rilievo con drone?
Il servizio che offriamo in Aeromatic è altamente personalizzato: ogni rilievo viene progettato e realizzato tenendo conto delle specifiche esigenze del cliente e delle caratteristiche tecniche del contesto operativo. La scelta dell’attrezzatura, dei sensori, delle modalità di volo e delle tecniche di elaborazione viene effettuata dal nostro team esperto dopo un’attenta analisi preliminare. Questo approccio su misura garantisce che ogni fase del processo, inclusa la restituzione grafica, sia ottimizzata per produrre risultati realmente utili, facilmente interpretabili e integrabili nei flussi di lavoro del cliente.

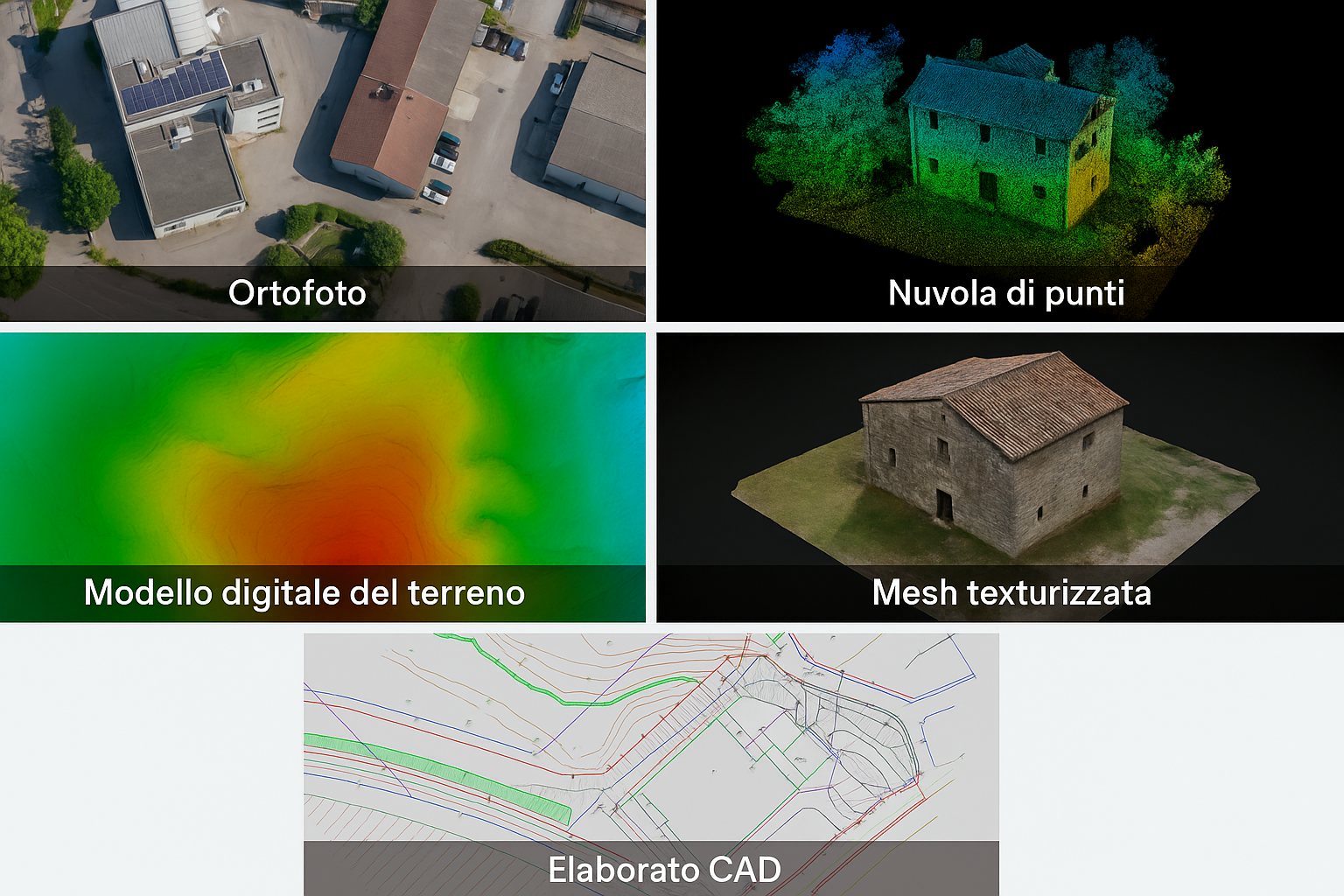

Il processo di restituzione grafica permette di ottenere:
- Ortofoto ad alta risoluzione:
immagini aeree correttamente georeferenziate e prive di distorsioni prospettiche, utili per misurazioni planimetriche accurate. - Nuvole di punti 3D:
insiemi di coordinate spaziali che rappresentano in dettaglio la morfologia del terreno o delle strutture rilevate. - Modelli digitali del terreno (DTM) e della superficie (DSM)
rappresentazioni tridimensionali del suolo nudo (DTM) o della superficie comprensiva di edifici e vegetazione (DSM). - Mesh texturizzate e modelli tridimensionali:
superfici continue generate a partire dalla nuvola di punti, arricchite con texture fotografiche per una visualizzazione realistica. - Elaborati CAD compatibili con i software di progettazione:
planimetrie, sezioni, curve di livello e altri output vettoriali importabili in ambienti CAD/BIM.
Le fasi operative
- Valutazione del rischio
La pianificazione del volo deve rispettare la normativa europea vigente per le operazioni con droni, in particolare il Regolamento (UE) 2019/947 dell’EASA, che disciplina le condizioni di impiego in base alla categoria operativa (aperta, specifica o certificata) e prevede un’attenta valutazione del rischio aeronautico (SORA) per i voli complessi. In Aeromatic, questa fase rappresenta il primo passo operativo e viene affrontata con la massima attenzione: laddove le condizioni non consentano di operare in scenari standard, provvediamo noi stessi a ottenere le necessarie autorizzazioni presso gli enti competenti, garantendo sempre la piena conformità normativa e la sicurezza delle operazioni. - Pianificazione della missione
Impostiamo parametri come quota di volo, overlap, GSD e precisione RTK per garantire una raccolta dati efficace. - Acquisizione dati
Il drone esegue voli autonomi con fotocamere RGB e, se necessario, sensori aggiuntivi (termici o multispettrali). - Allineamento e fotogrammetria
Le immagini vengono allineate tramite software come Pix4D, Agisoft Metashape o DJI Terra per generare modelli tridimensionali fedeli. - Generazione degli elaborati grafici
Vengono prodotti ortomosaici georeferenziati, curve di livello, sezioni, prospetti e modelli CAD.
Conclusione:
Gli elaborati rappresentano la base di lavoro per progettisti, tecnici e ingegneri, che possono integrarli facilmente nei software CAD o BIM per svolgere analisi, simulazioni o computi metrici con precisione millimetrica.
A differenza di altri fornitori che si limitano alla fornitura della nuvola di punti, in Aeromatic realizziamo elaborati completi, già ottimizzati per l’uso diretto nei flussi di lavoro del cliente, eliminando la necessità di ulteriori rielaborazioni.
Su richiesta, produciamo anche report personalizzati o integrazione diretta in piattaforme GIS e ambienti di progettazione territoriale.
Affidarsi a un partner esperto per la restituzione grafica significa risparmiare tempo, aumentare la precisione progettuale e ottenere elaborati subito integrabili nei workflow tecnici.
